熱導式流量開關TFS-600系列
- 產品品牌 鼎興
- 產品型號 TFS-600
- 產品描述
熱導式流量開關基于熱式原理，熱導式流量開關可用于氣動和液壓系統。...
一、原理及結構

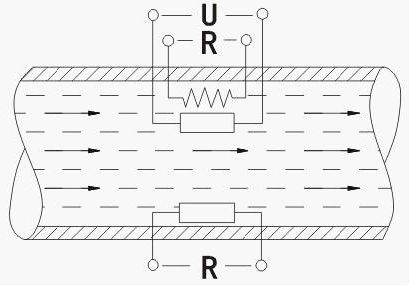

TFS-600系列熱導式流量開關，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢﹑銹垢等污垢附著，抗污能力更強，工作更穩定。
獨有錐形探頭設計，能有效防止介質中纏繞物的纏繞。全防水殼體設計，獨有防水調節旋鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar ,指示燈直接顯示流量，可選繼電器﹑模似量輸出或模似開關量一體化輸出。
TFS-600系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件，免維護，安裝方便，一種型號是用于多種管徑要求，提供開關量輸出，并采用6個LED實時顯示流體流速狀態，實現下列監控功能：介質流動，降低/提高流速；介質存在/不存在；介質流動/靜止；監控管道內流體流速大小﹑斷流監測或防止泵的空轉。被廣泛應用于石油化工﹑電力﹑治金﹑鋼廠﹑造紙﹑食口品加工﹑水處理﹑電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。
設定范圍：1…150cm/s(水)，3…300cm/s(油)，20…2000(空氣)
信號輸出：PNP、NPN、繼電器﹑模擬量(4…20mA)1)常開+常閉(SPDT)
接通電源：最大400mA(PNP或NPN型)最大1A@48VAC/DC(繼電器型)
空載電流：最大80mA流量指示：LED排(6個)
設定方式：電位計設定
耐壓范圍： 100bar
介質溫度變化：≤4℃/s
響應時間：1…13s，典型值2s
初始化時間：約8s
電氣保護：反相，短路，過載保護
防護等級：IP67
介質溫度：-20…100℃
環境溫度：-20…80℃
儲存溫度：-20…100℃
接線方式：M12接插件
材質：探頭：不銹鋼外殼：不銹鋼
重復精度：±2%
四、接線圖
注：模擬量輸出型只有直流供電

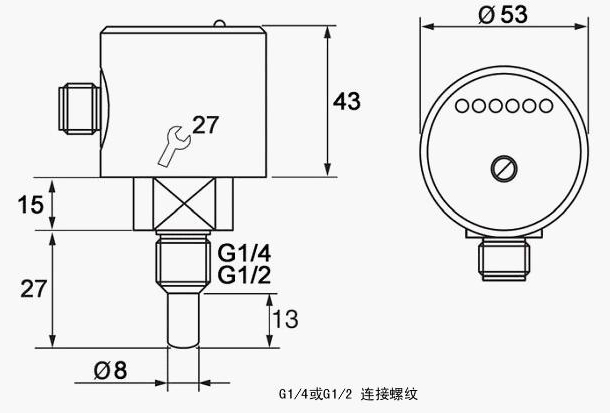

五、尺寸圖

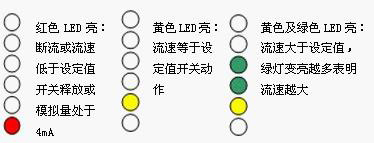

LED功能及設定（開關量型）
將流量開關裝好，使介質以需要監測的流速流動，調整電位計,使第一個綠色LED恰好變亮。此后當流速低于當前值時，開關就釋放。若要使開關點比當前流速小，可調整電位計使綠色LED多亮一些。

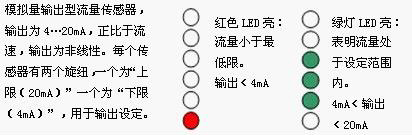

LED功能及設定（模擬量型）
將流量傳感器裝好，使介質以需要監測的低限流速流動，調整下限旋鈕，使第四個綠色LED亮（20mA）此后，輸出將正比于靜止和上限之間的流速，即4mA對應靜止流速，20mA對應上限流速。
六、工作原理
TFS-600系列熱導式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值，當有介質流動時，感熱模塊所接收到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。
