P74JA壓差控制器
- 產品品牌 鼎興
- 產品型號 P74JA
- 產品描述
壓差控制器組合了兩個具有高靈敏度的壓力元件，即引起開關機構動作來控制設備比如馬達驅動閥門。...
一、產品概況
P74JA壓差控制器組合了兩個具有高靈敏度的壓力元件，二者一旦改變，即引起開關機構動作來控制設備比如馬達驅動閥門。開關機構提供SPDT非快速作用（浮動）動作，因此共用的可移動觸點，會接觸二個固定觸點之一，或者停留在二者之間（無接觸）。
二、產品規格
1、單刀雙閘，全封閉的Penn制開關。
2、喇叭壓力漲管接于觸感元件上令現場安裝簡易。
3、直讀式標尺可迅速確定設定點。
4、不需移動外罩便能改變壓差設定。
三、產品應用
1、P74JA壓差控制器通常應用于水系統，用以控制水管與回水管間之壓差。控制器的SPDT浮點動作接通觸點后，令馬達驅動器操縱閥門，把閥門安裝在系統水泵附近的旁通管路中。當系統壓差增大而超過控制器設定值時，閥門則進而開大，更多的水轉向流經旁通閥，從而使系統壓差減少，壓差的減少導致閥門開始關小以及系統壓差的增加。
2、P74JA亦適用于其它氣體或液體壓差的應用。
3、所有P74系列控制器設計僅作為運行控制使用。
4、如有操作失控會導致人員傷害或者財產損失的可能，安裝者有責任增加設施（安全，限制控制），加以保護，或增設系統（報警，監控系統），在失控時發出警報。
四、裝置安裝
把控制器安裝于平面表面或控制屏上的任何位置。利用箱子背面的孔洞用兩個螺絲或螺栓上緊，或用NO271-51通用安裝支架作安裝之用。控制器應裝得使波紋管的接頭高于所用設備的液位之上。這可減少外界毛病積聚在波紋管內的可能性。
五、一般說明
1、確認控制器并非安裝于會令電器規格過重的儀器上。對于控制器的最大電氣規格及其觸點動作見控制器外殼內側所附標簽。
2、在連接壓力控制器前，應先把所有管路弄清潔排氣。
3、避免急劇彎曲或折扭連接銅管。
4、預留長一點的連接銅管把那部分卷曲并穩定地安裝以避免震動讓連接銅管有松余，以避免太緊時會出現“琴弦”振，而導致連接銅管的折斷。防止連接銅管與周圍表面的磨擦或撞擊，以免損壞接銅管。
六、產品性能
產品 壓差控制器P74JA-3；
刻度范圍 8至60PSL（55至414Kpa）；
運行壓差 2PSL（14Kpa）回定的；
波紋管最大超壓180PSL（1241Kpa）；
波紋管最大允許壓差120PSL（830Kpa）；
電氣規格1安培，24V交流，50/60Hz；
觸頭元件 SPDT全封閉浮動式 PENN開頭；
材料 盒子1.6 mm ，冷軋鋼；
外殼 0.6 mm ，冷軋鋼；
涂層 灰色烘漆；
安裝 安裝于平面上或用一個通用安裝托架；
電線連接 用色標螺旋式接線終端；
重量 1.1kg；
運行時環境溫度 最低 -1℃；
最高 60℃；
注意：此控制器不應當用于控制繼電器啟動器，以防產生路或震蕩。
七、電氣接線
注意：在接線之前應將電源切斷防止可能觸電或損壞設備。
所有的接線必須采用銅導線，并應依據當?shù)胤ㄒ?guī)及國家電氣規范。所有馬達驅動器接線使用AWG18號或更粗的導線。超過500尺長度的線路應當使用AWG14號導線。所有電纜接頭應在接線盒中，使用經核準的非焊接頭，或經焊接后把連接處包好好。注：使用終端絲組裝（8-32×1/4接頭）。使用其它替代螺絲進行連接，可能對正確連接產生問題。
八、產品調試
把螺絲刀插入轉盤的縫隙中，并轉動轉盤，直至刻盤指針對準所需要的位置。向左旋轉盤以增加微差設定值，或向右旋轉，以減少微差設定值。
為了改變?cè)O(shè)定點，從控制器的正側視方向向左或向右調節轉盤（見圖2）。
九、校驗過程
在離開該裝置之前，至少應該觀察完整的運行過程三次，以確定全部組成部件的功能正確無誤。

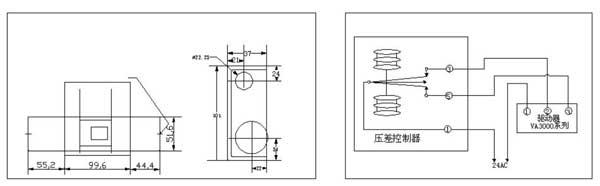

十、外形尺寸
當壓差減少時，浮動觸點桿會接通公共端子（1）與藍色（3）端子當壓差增加時，浮動觸點桿會接通公共端子（1）與藍色（5）端子
注：當壓差減少時，馬達沿順時針方向轉動，將閥門轉向關閉位置。
當壓差增加時，馬達沿逆時針方向轉動，將閥門轉向開啟位置。
