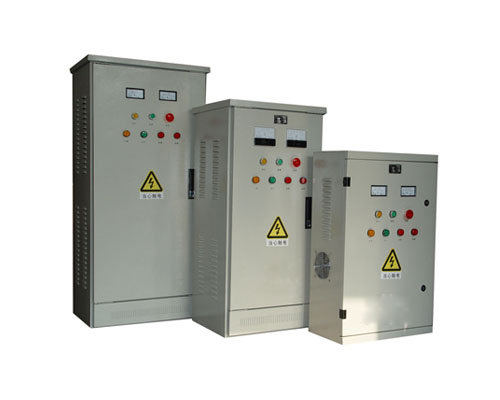

星三角啟動柜(壁掛式)

更新:2020-7-15 14:58:48      點擊:
  • 產品品牌   鼎興
  • 產品型號
  • 產品描述

    星-三角啟動,當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流, 電機滿足380V/Δ接線條件,電機正常運行時定子繞阻接成三角形才能采用星三角啟動方法。...

產品介紹

  星-三角啟動,當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流, 電機滿足380V/Δ接線條件,電機正常運行時定子繞阻接成三角形才能采用星三角啟動方法。

  星三角啟動 原理

  1. 當負載對電動機啟動力矩無嚴格要求又要限制電動機啟動電流、電機滿足380V/Δ接線條件、電機正常運行時定子繞阻接成三角形時才能采用星三角啟動方法;

  2.該方法是:在電機啟動時將電機接成星型接線,當電機啟動成功后再將電機改接成三角型接線(通過雙投開關迅速切換);

  3.由于電機啟動電流與電源電壓成正比,而此時電網提供的啟動電流只有全電壓啟動電流的1/3,因此其啟動力矩也只有全電壓啟動力矩的1/3;

  4.星三角啟動屬降壓啟動,它是以犧牲功率為代價換取降低啟動電流來實現的,所以不能一概而論以電機功率的大小來確定是否需采用星三角啟動,還要看是什么樣的負載。一般在啟動時負載輕、運行時負載重的情況下可采用星三角啟動,通常鼠籠型電機的啟動電流是運行電流的5-7倍,而電網對電壓要求一般是正負10%,為了使電機啟動電流不對電網電壓形成過大的沖擊,可以采用星三角啟動。一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動;

  5.在實際使用過程中,有時電機功率為11KW就需要星三角啟動,如額定功率11KW的風機在啟動時電流為7-9倍(100A左右),按正常配置的熱繼電器根本啟動不了(關風門也沒用),熱繼電器配太大又無法起到保護電機的作用,所以建議采用星三角啟動。

  星三角啟動 - 接線方法星形接U1,V1,W1;把U2,V2,W2短接。

  三角形,U1-W2,V1U2,W1V2分別短接,電源加在形成的三角形接頭上。

  星三角啟動 條件

  1、容量7.5KW以上的三相異步電動機。

  2、電動機在啟動瞬間造成電網電壓波動小于10%的,對于不經常啟動的電動機可以放寬到15%;如果有專用變壓器S變壓器≥5P電機,電動機允許直接頻繁啟動。

  3、滿足經驗經驗公式:Ist/IN<0.75+ST\4PN

  ST----公用變壓器容量,KVA;

  PN-----電動機額定功率,KW;

  Ist/IN---電動機啟動電流和額定電流之比。

  4、星三角降壓啟動的電動機三相繞組共有六個外接端子:A-X、B-Y、C-Z (以下以額定電壓380V的電機為例)

  A.星形啟動:X-Y-Z相連,A、B、C三端接三相交流電壓380V,此時每相繞組電壓為220,較直接加380V啟動電流大為降低,避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小,但電動機可達到一定的轉速。

  B.角形運行:經星形啟動電動機持續一段時間(約幾十秒鐘)達到一定的轉速后,電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V,轉矩和轉速大大提高,電動機進入額定條件下的運行過程。
