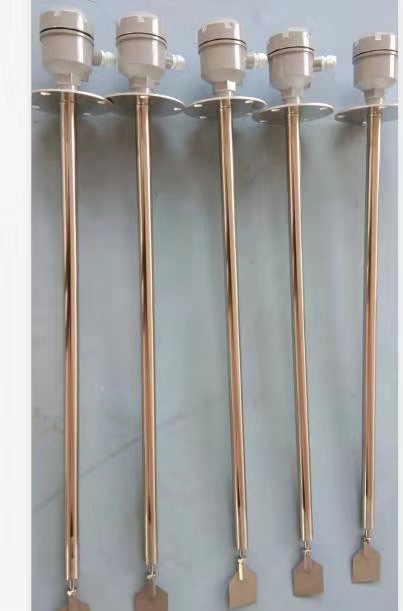

阻旋式料位控制器
- 產品品牌 鼎興
- 產品型號
- 產品描述
...
一、基本參數
電源：220VAC/110VAC/24VDC(B),50Hz
消耗功率：4W
接點容量：SPDT 5A/250VAC
葉片轉速：1R.P.M
耐電壓：AC 1500V×1minute
測量扭矩：1.0 N·m
適用比重：0.5g/cm3以上
工作溫度：-20~80℃/高溫型 -20~400℃
二、工作原理
阻旋式料位開關之葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉;當葉片接觸物料時，馬達電源斷開并停止轉動，機構同時輸出一接點信號表示料位已到設定高度。
三、安裝注意事項
1.水平安裝時，建議將開關以水平向下呈15℃～20℃的夾角安裝，以減少物料的沖擊。
2.接線盒入線口必須朝下，電纜固定螺母必須鎖緊。
3.送電時應確認使用電壓正確。
4.被控制線路負載必須與開關接點容量相匹配。
5.安裝產品附近應避免有架橋破壞器或振動馬達，。
6.開關安裝避免靠近入料口，以減少下料損壞葉片及誤動作;若開關必須安裝在靠近入料口處，請在開關上方200mm處加裝一2"寬的保護擋板。
7.各產品安裝時根據其型號不同，選擇水平安裝和垂直安裝。
8.軸長可調型開關在現場解體安裝時，萬向接頭與傳動軸聯接時，鎖緊螺母必須涂上缺氧膠，然后再用扳手鎖緊。
9.現場安裝、維護必須遵守“斷電源后開蓋”的警告語。
10.安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
11.被測介質的最高溫度不應超過產品標簽中標明的溫度。
四、扭力調整
1.用戶可根據被測物的比重大小進行扭力調整。當被測物比重大時，可將彈簧扭力調至最強的位置，此時葉片的靈敏度較差;被測物比重愈小時，可將彈簧調至愈弱，則葉片的靈敏度較好。

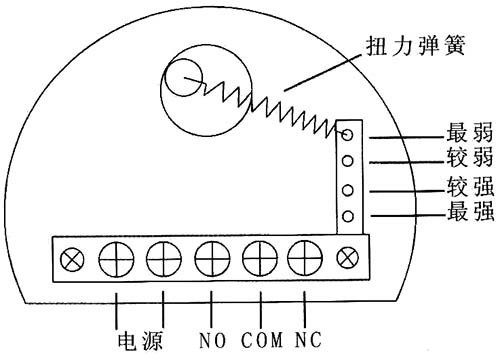

2.具體方法 ：打開接線盒，將扭力彈簧靠近多孔一端拿出，根據需要插入對應的孔中(靠近端子臺的孔扭力最弱)。
l 注意在使用過程中扭力彈簧的扭力，請勿隨意更換，以免造成誤動作。
五、常見故障及排除
NO.故 障 現 象原 因 分 析排 除 方 法
1物料達到時，葉片仍轉動葉片尺寸與物料比重不符重新確定葉片尺寸
2葉片變形或傳動軸變形彎曲物料沖擊力太大做適當防護措施
3葉片不轉動1.電源未接好檢查線路將線接好
2.馬達燒壞與本公司聯系更換馬達
六、日常維護
1.檢查傳動軸、葉片是否彎曲變形或損壞。
2.檢查傳動軸與葉片之間的連接是否牢固。
3.定期清除葉片及傳動軸上的物料及雜物。
七、開箱及檢查
1.包裝應完好無損。
2.開箱時若發現本產品有損壞或部件脫落松動，請及時通知本公司。
3.裝箱內容：
a)產品1臺 b)說明書1份 c)產品合格證
