三、工作原理

安裝在供水與回水管道之間的壓差變送器，將采集的壓差信號，變送至控制器，通過A/D轉換，變化的壓差信號與設定的壓差信號進行比較，控制器根據兩者之間的偏差的大小、性質和變化趨勢，對執行機構發出 “開”、“關”、“�！钡闹噶�，驅使安裝在供、回水管之間的調節閥向維持設定壓差方向運行，于是把供、回水管之間的壓差控制在一定的值上；執行器上的位置發訊器，根據閥芯位移值，產生相應的負反饋信號，傳到控制器，以百分比的形式通過LED顯示出來。

四、結構及其功能

1、壓差變送器：采集變送壓差信號；

2、控制部分：①向執行機構發出動作指令。②設定、顯示壓差值、閥的開度等參數。③與上位機相互通訊；

3、電動調節閥（執行機構）：按控制器的指令調節閥的開度，使供、回水管間的壓差保持恒定，將閥位信號反饋到控制器。

五、技術指標及參數

(一)壓差變送器原理與參數

1、作用原理

被測的供、回水管中的兩種壓力通過高低壓力室，作用于敏感元件的兩側隔離膜片上，通過隔離膜片和敏感元件內的填充液傳送到預張緊的測量膜片兩側。測量膜片與其兩側絕緣體上的電極各組成一個電容器，在原壓力通入或兩側壓力均相等時，測量膜片處于中間位置，兩側的電容器相等。當兩側壓力不一致時，致使測量膜片產生位移，其位移量與壓力差成正比，故兩側電容器量就不等，通過檢測，放大轉換成4～20mA DC的二線制電信號，送到控制器。

2、技術參數

①壓差量程：0－1170～6890 KPa。

②輸入信號：流體（氣體、液體或蒸汽）壓差。

③輸出信號：兩線制4～20mADC標準信號, 特殊可為四線制0～10mADC輸出。

④電源：24V±5DC

⑤過載：標準量程的150％。

⑥零點和量程：外部連續可調。

⑦精度等級：0.3級、0.5級

⑧貯藏溫度：－40℃～＋100℃

⑨長期穩定性：±10％F·S／年

⑩殼體材料:316L不銹鋼；封入液：

硅油；在壓力容室上的連接螺孔為1/4-18NPT ，引壓接頭上的連接螺孔為1/2〞-14NPT，放大器電纜連接孔螺紋為M20×1.5。

(二)智能儀表功能與參數

1、儀表功能

該智能儀采用了工控單片機作為主控部件，智能化程度高、抗干擾能力強、運行可靠穩定、操作方便、同時兼?zhèn)湟韵鹿δ埽?nbsp;

①采用高亮度雙屏數字顯示系統，菜單式的文字界面，主屏顯示壓差過程測量值，設定目標值等。副屏顯示閥位反饋值等。

②上、下限等控制值可在全量程范圍內設定，繼電器可根據現場需要設定成控制功能或報警功能。

③儀表的參數設定和數據的修改，全為面板觸摸按鍵式，無需電位器調整，現場的數據被存貯后，掉電后不丟失。重要的調試參數還可加密鎖定，防止誤操作。

④壓差信號中斷、調節閥被鎖死、測量值超量程等情況下，智能儀表會發生聲光報警、LED顯示屏有自我診斷符號指示。

⑤具備手動／自動無擾切換功能，非自動的工況下，可手動調節閥位的輸出值。

⑥采用了watch dog電路，欠壓以及工作異常時，系統自動復位。

⑦由單片機控制的自動校零系統，確保儀表零點不會產生溫漂，令儀表的精度、穩定性、抗震性都得到較大的提高。

⑧使用開關穩壓電源供電，具有很強的電壓適應性和電源抗干擾能力。

⑨具有通信功能（RS232C或RS485串行通訊）。

⑩具有較強的調節控制功能、可在全范圍內選用時間比例、模糊PID等多種調節方式。

2、技術參數

①測量范圍：－1999～+1999

②測量精度：0.2％FS±1個字或0.5％FS±1個字，其功耗：3～10W

③顯示方式：31/2位帶符號測量顯示，31/2帶符號設定顯示，LED工作狀態顯示。

④輸入信號：毫伏信號，電阻信號及0～10mA、4～20mA、0～5V、1～5V等標準信號。

⑤輸出方式：繼電器觸點輸出：AC250V／3A、DC24V／3A（阻性負載）

                     模擬量輸出：4～20mA（0～350Ω）、0～10mA（0～750Ω）、1～5V、0～5V。

⑥控制方式：時間比例式、模糊PID式等。

⑦開孔尺寸：× ，安裝方式為卡入式。

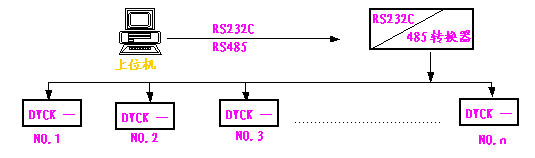

⑨通信功能：RS-232C串行通訊，最大通訊距離15m。RS－485通訊，通信距離不小于1000m,通過一根雙絞線，可掛接32個接點，與上位機通訊，可組合成分散控制，集中管理的集散測控系統。

型號	公稱通DN（mm）	流量能力C（m3/h）	允許壓差ΔP（MPa）	最大行程L（mm）	滿行程時間T（秒）	長度L（mm）	閥高H2（mm）	維護空間H1	執行機構拉力
DXDF-50	50	40	1.6	20	120	254	536	226	A型6500N
DXDF-65	65	65	1.2	25	71	276	541	226
DXDF-80	80	105	0.8			298	572	226
DXDF-100	100	155	0.5			352	586	226
DXDF-125	125	260	0.3			400	601	226
DXDF-150	150	365	0.2			451	626	226
DXDF-200	200	585	0.1			600	651	226
DXDF-250	250	625				680	720	238
DXDF-300	300	700				720	780	268

六、安裝調試

1、按圖將壓差變送器、智能控制儀表、電動調節閥依次安裝好，照說明書的說明接好線，確認無誤時，便可以對智能壓差控制器進行調試了。

2、在整個系統沒有運行的情況下，要對智能壓差控制儀進行調試，首先將調節閥的閥門的開度調至50％左右。

3、把差值設定200KPa，關掉壓差變送器一側的閘閥，摘下同側壓力表的表頭，將試壓泵與壓力表接口連通，加入一定的工作壓力，當沒有達到設定壓差值時，閥門向關的方向運行，逐步加大工作壓力，使通過壓差變送器的壓差值等于設定壓差值，并維持一段時間，觀察閥是不是穩定在一定開度上，若是說明正常，若不是查找原因，在壓差測控正常的情況下，繼續加大試壓泵的工作壓力，提高壓差值到比設定值高，觀察閥是否向開度增加的方向運行。所有調試符合控制邏輯，說明調試成功！

七、訂貨需知

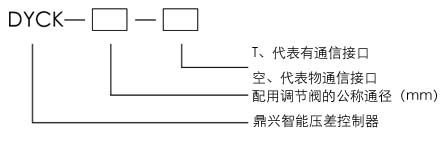

1、訂貨時請注明型號、規格，如：電動調節閥的口徑、要求的材質、耐壓值，反饋信號的種類。

2、請說明系統介質的性質，如最高溫度值、壓力最大值、介質是否有腐蝕性，并闡明要求控制的壓差值。

3、是否要與集散控制系統并網，若要通信請?zhí)岢鐾ㄐ艆f(xié)議的具體要求。

4、控制方面：控制的方式、各種參數的設定方式，都可提出您的要求。

5、若在技術方面需要協助，本公司的技術人員可提供強有力的技術支持。
