　　DXYC-611標配智能壓差控制器

使用安裝說明

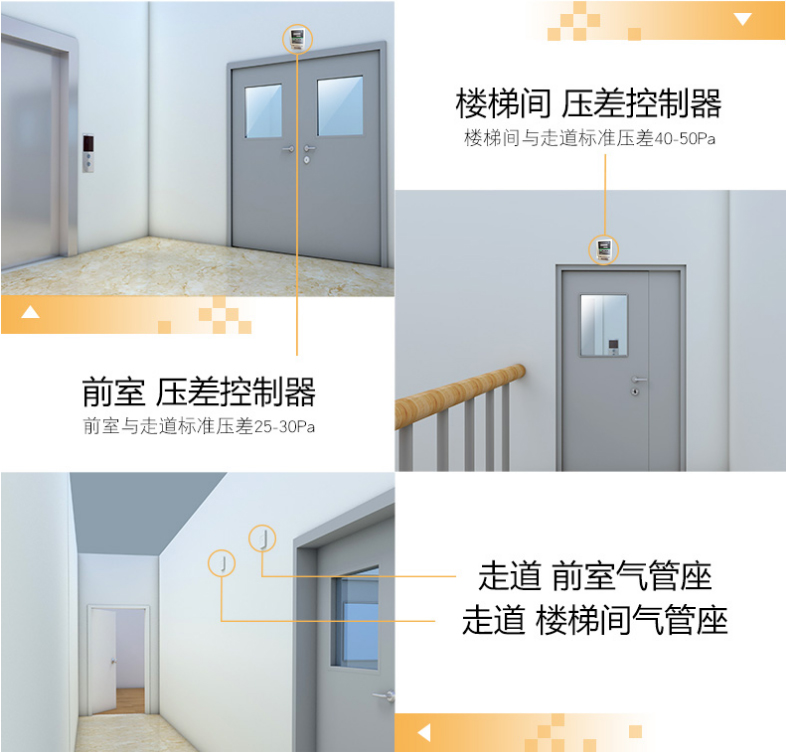

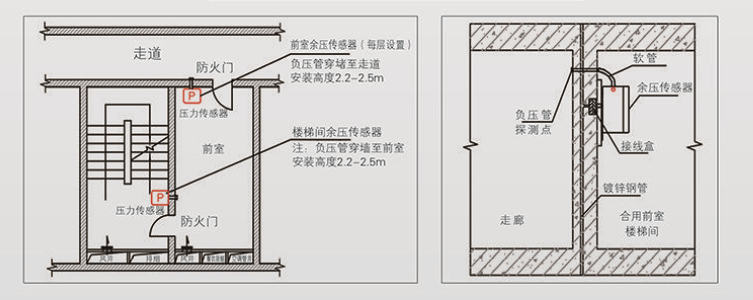

　　安裝位置說明：

　　1、對于前室、封閉避難層，由于余壓控制區域?yàn)槎鄠�(gè)上下不貫通的空間,需要在每層前室設余壓傳感器,余壓傳感器的探測點設于前室,余壓設定值為25-30pa，當系統控制區域超壓時,系統聯動控制泄壓閥執行器,根據實際余壓值與設定值的差異調節泄壓閥，以保證前室正壓為設定值。

　　2、對于樓梯間,由于余壓控制區域?yàn)橐粋�(gè)空間且上下貫通,余壓傳感器僅在整個建筑樓梯間高度的1/3處安裝一個，余壓傳感器的探測點一側設于樓梯間，另一側設于走道，余壓設定值為40-50pa，當系統控制區域超壓時,系統聯動控制泄壓閥執行器,根據實際余壓值與設定值的差異調節泄壓閥，以保證前室正壓為設定值。

　　安裝方法：

　　(1)壓差傳感器墻上打孔固定膠粒，壓力傳感器掛裝或使用螺絲釘固定;

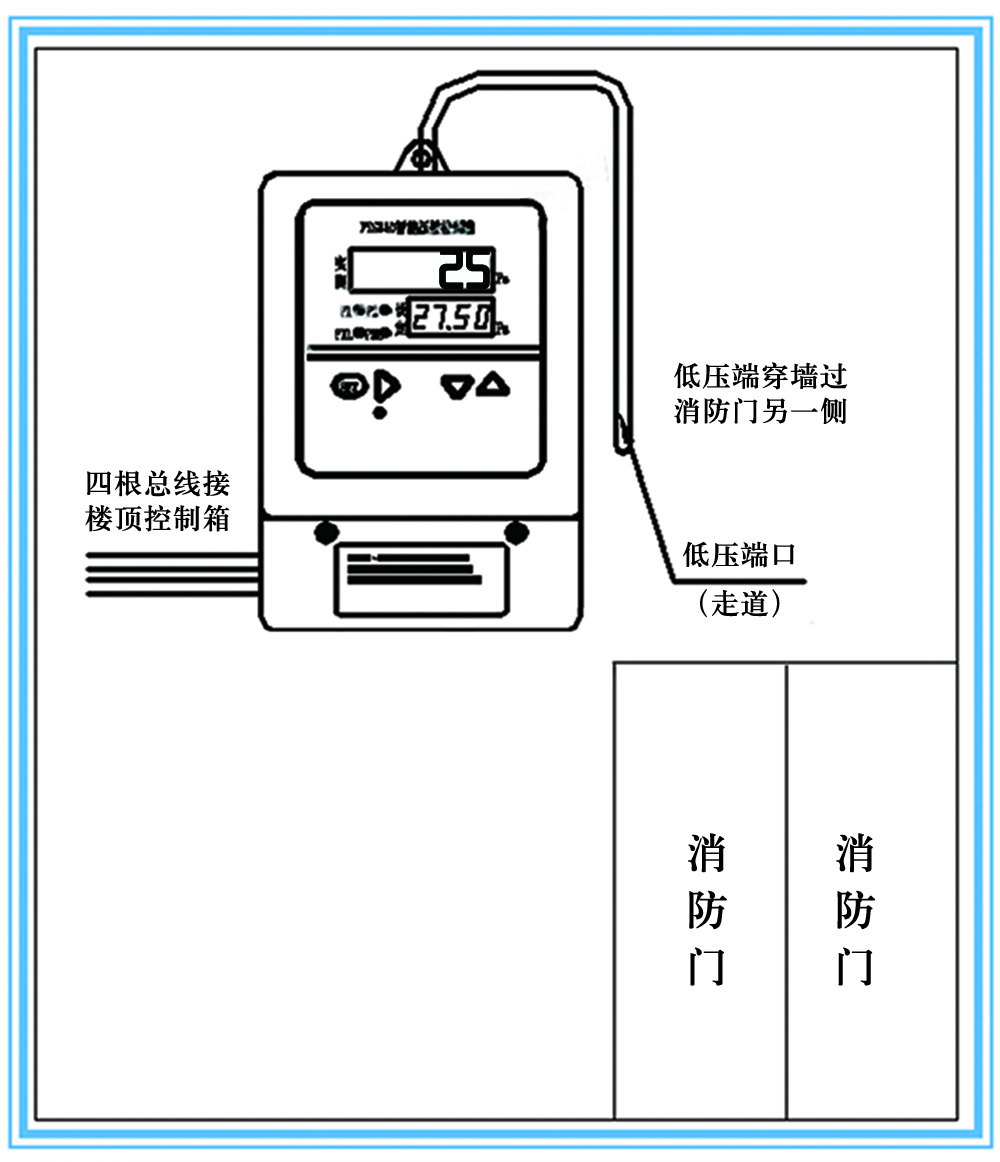

　　(2)壓差傳感器設置在前室時，測量前室與走廊壓差，壓差傳感器長管嘴(-)接氣管，氣管另一端接入相應走廊，走廊岀管位置接氣管座，同時螺釘固定好氣管座，壓差傳感器短管嘴(+)不需接管，懸空;

　　(3)壓差傳感器設置在樓梯間時，測量前窒與前室壓差,壓差傳感器長管(-)接氣管，氣管另一端接入相應合用前室,合用前室出管位置接氣管座，同時螺釘固定好氣管座，壓差傳感器短管嘴(+)不需接管，懸空。

　　接線圖:

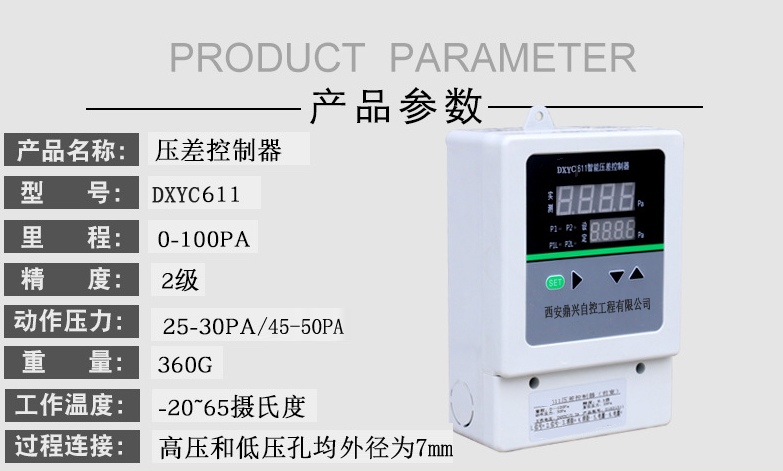

　　產品特點：

　　1、精密款采用進口壓力測控元件，精度高、穩定可靠;

　　2、采用四位顯示器件，壓力值、設定值直觀可視;

　　3、系統采用四線制，安裝及接線方便。
