高樓建筑施工自動供水裝置
- 產品品牌 鼎興
- 產品型號 DX
- 產品描述
高樓建筑施工自動供水裝置是一種新型的供水設備，主要用于高樓建筑的自動供水。...
一、技術領域
本實用新型涉及一種自動供水裝置，具體涉及一種適用于高樓建筑施工的自動供水裝置。
二、背景技術
高樓施工供水現在大部分是人工操作，一是要設專人管理，人力成本較高；二是用水與否都要事先通知水泵管理員，很不方便。平時只要有樓層旌工就必須有水泵管理員值班，而且值班人員的工作時間長、勞動強度大。有的工地上班開泵、下班停泵，部分工地甚至24小時開泵，所有樓層施工水泵都是滿負荷工作，用水壓力不變，水電浪費十分嚴重，且閥門管件因水壓高損壞嚴重。
三、發明內容
本實用新型的目的是提供一種高樓建筑施工自動供水裝置，通過對水泵實施變頻控制，保證各施工樓層個性化供水，水隨用隨有，省時省力，節水節電。
本實用新型所采用的技術方案是：
一種高樓建筑施工自動供水裝置，其特征在于壓力變送器、儲壓罐、水泵與變頻控制柜形成一閉環控制系統，儲壓罐之上設置壓力變送器，壓力變送器下安裝了水壓阻尼器，控制系統采用了風機水泵型變頻器，作為水泵水源的蓄水池中安裝了水位控制儀。
本實用新型的有益效果是：保證了高樓建筑施工過程中，不同的樓段高度，可得到合適壓力的供水，并確保水隨用隨有，省時省力，節水節電，方便高效。
附圖說明

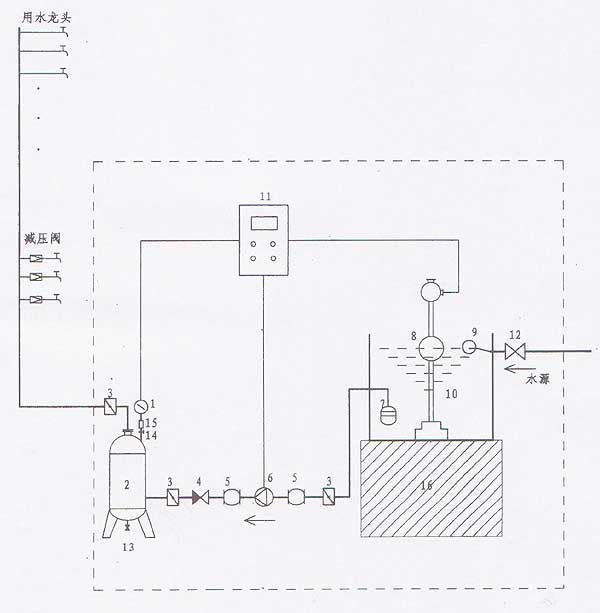

圖是本實用新型高樓建筑施工自動供水裝置的結構示意圖。
圖中，1．壓力變送器 2．儲壓罐 3．手動蝶閥 4．止回閥 5．橡膠軟接頭 6．水泵 7．底閥 8．水位控制儀 9．浮球閥 10．蓄水池 11．變頻控制柜 12．截止閥 13．儲壓罐排污閥 14表閥1 5．水壓阻尼器 16．蓄水池底座
附圖中，虛線框內為高樓施工供水自動控制裝置。
四、實施方式
下面結合附圖和具體實施方式對本實用新型進行詳細說明。
本實用新型高樓建筑施工自動供水裝置是一種實施例的結構，如圖l所示。包括動力部分、控制部分及管閥部分。
動力部分包括儲壓罐(2)和水泵(6)。
控制部分由變頻控制柜(11)、壓力變送器(1)及水位控制儀(8)組成。
管閥部分包括連接上述各部分的管道和管道上設置的閥門。
五、各部分的作用
動力部分：儲壓罐(2)根據系統壓力的消長自動儲存壓力及釋放壓力，水泵(6)接受變頻控制柜(11)調節與控制，按其指令增壓、減壓、保壓。
控制部分：變頻控制柜(11)采集壓力變送器(1)的信號及水位控制儀(8)的水位信號，并與預先設定的信號進行比較，得出偏差值，根據偏差值的大小與性質，發出增頻、降頻、休眠、啟泵、停泵指令，對高樓建筑施32的作業面實施恒壓供水。
管閥部分：連接或阻斷流體系統，使各單元保持相對獨立，保證高樓建筑施工用水沿規定方向流動，方便水系統維護、保養。
六、工作過程
打開水源閥門(12)，使水進入蓄水池(10)，蓄水池(10)的水位由自力式浮球閥(9)來控制，低于設定水位時，該閥自動上水，水池水位達到設定上限時，停止進水。
當水源停止供水，蓄水池(10)水位下降至用水下限時，水位控制儀(8)自動切斷變頻控制柜(11)二次控制回路，水泵停止抽水，使水泵(6)得到低水位保護。
1頻操作：接通電源，電源指示燈亮，將轉換開關旋至“工頻”位置，按下啟動按鈕，水泵(6)開始轉動，運行指示燈亮，同時水壓阻尼器(1 5)將瞬間傳至壓力變送器(i)的正向水錘阻尼，壓力變送器(1)壓力指示緩慢上升，按下停止按鈕，水泵(6)停止運轉，同樣水壓阻尼器(1 5)將瞬間傳至壓力變送器(1)負向水錘阻尼，系統停止加壓。
變頻操作：接通電源，電源指示燈亮，將轉換開關旋至“變頻”位置。當系統用水負荷較大時，系統水壓在設定壓力以下，變頻控制系統發出增頻指令，水泵(6)加速轉動，運行指示燈亮，壓力變送器 (1)指示壓力值不斷上升；隨著用水負荷不斷減少，實測壓力值比設定壓力值大時，變頻控制系統發出降頻指令，水泵(6)轉速減小：系統負荷很小時，維持6分鐘，水泵(6)即進入休眠保壓狀態。
當施工作業面開啟龍頭數量急劇增加時，壓力隨即下降至設定值以下，水泵(6)又立即蘇醒，增頻加壓，保證建筑施工作業面恒壓水的供給。
用水量很小時，水泵(6)可不啟動，由儲壓罐(2)釋放壓力，給作業面供水。
隨著施工樓層的增高，龍頭數量加大，系統壓力設定值也要隨之上升，為了保證建筑施工高層供水，在低樓層用水龍頭的前端應加裝減壓閥，或在高層用水時低層用水龍頭要盡量減小閥的開度，降低水頭損失，保證高層施工供水a
當大樓封頂時，水壓設定值被調到最大，水泵(6)全壓運行。
