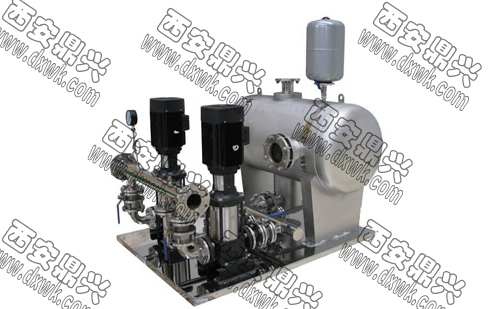

全自動管網直聯式無負壓變頻供水設備
- 產品品牌 鼎興
- 產品型號 DWZG
- 產品描述
...
一、概述
水是人類生命之源。隨著我國城市化進程的加速，城市規模的膨脹，居民小區不斷增加，高樓大廈鱗次櫛比，致使本來不堪重負的自來水管網更顯不足； 很多城市在用水的高峰期樓房高層屢屢出現缺水的現象。目前解決該矛盾的辦法之一是：建水池或設水箱，通過水泵二次加壓保證供水，但是這種方法有如下顯而易見的缺點：
1、工程投資大
建水池、設水箱，占地面積大，施工周期長，工程總投資大。
2、存在二次污染
原本純凈的自來水全部放入水池（或水箱）中，水池、水箱不是全封閉結構，各種空氣中的粉塵、細菌及小動物極易進入水池、水箱，存在水源被污染的 后患。并且自來水在水池、水箱中存留較長的時間，易變質變味；雖然自來水中含有一定數量的余氯用于消毒，但是不能滿足水質要求。被污染的水經過 加壓后供給用戶飲用，嚴重影響人體健康。
3、浪費能源
將自來水完全放入水池或水箱，原有壓力全部變?yōu)榱悖購牧汩_(kāi)始重新加壓給水，原有能量白白浪費，這種給水方式能耗大，設備運行成本高。
4、運行不經濟
加壓設備選型大，運行中消耗電能較多，使用不經濟。
5、安裝麻煩
修建水池、設置水箱，工程量大，工序較多，工藝也復雜，一旦出現滲漏現象難以修復，后期維護也困難。
6、物業管理麻煩
大型蓄水池清洗時費時費力，且清洗時用水受到影響，管理麻煩。
二、產品優點
我公司研制開發了DWZG系列全自動無負壓管網直聯式供水設備，克服了水池、水箱的諸多缺點，成功的解決了高層居民用水難的問題。
它有如下獨到之處：
1、不用建水池或設水箱，與自來水管網直接連接，可以充分利用自來水管網原有壓力，差多少補多少，自來水壓力能滿足負荷要求時，設備便停止工作。 系統大部分時間在低頻率下運行，耗電較少，因此節能效果顯著，可達到50％以上。
2、自來水經設備加壓后直接供給用戶，全程密封運行，水源不易受污染，供水質量好，是環保型供水設備，采用微機變頻軟啟動恒壓控制，水壓平穩， 水壓質量好。
3、施工周期短，占地面積小，安裝方便，工程總投資可減少60％以上，使用該設備水質沒有二次污染，不需要凈化設備，進一步節省了投資；因?yàn)槔?了自來水自身的壓力，能耗小，節省日常的用電開支。因?yàn)闆](méi)有水池和水箱，同時又節省了定期清洗消毒的費用。
4、運行成本低。由于加壓泵選型較小，而且采用多泵制，在用水低峰期，一臺泵足以滿足用水需求。用水高峰期時，才會啟動其它水泵，因此設備運行 能耗非常低。
5、物業管理方便、簡單，該供水設備為數字控制全自動運行。停電停水自動停機，來電來水自動開機。
6、設備自動化程度高，具有過流、過熱、缺相、缺水等多種保護功能，使用壽命長。且有一條公共供水管路與用戶管網直接相通，在停電時加壓泵雖停 止工作，但建筑低層用戶依舊可維持供水。
三、應用范圍
適用于任何自來水壓力不足地區的加壓供水。
1、工礦企業的生產、生活用水及各種補水系統；
2、新建住宅小區或?qū)懽謽巧钣盟?nbsp;
3、已建好的水池，可以采用無負壓供水設備與水池共用的供水方式，進一步節能；
4、對原有氣壓供水設備進行改造，可以充分利用原有的氣壓罐；
5、各種循環系統，自來水廠的中間加壓泵站。

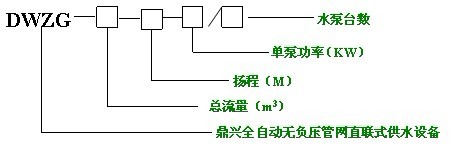

四、設備型號編制說明
五、主要性能與特點
1、采用高性能變頻器，配用先進的數字微機控制技術，自動化程度高，可實現恒壓變量，多恒壓變量，變壓變量多種控制方式。系統運行平穩，安全 可靠，故障率低。
2、微機控制多臺泵，可靠地實現軟啟動，無沖擊電流，機械磨損小，可延長設備使用壽命。
3、根據用水量變化，可完成泵組的循環變頻，按照先開先停的原則運行，均衡各泵的工作量，從而延長水泵壽命。
4、設備效率高，節能效果顯著，設備能自動檢測，自動調節用戶管網水量、水壓，使水泵始終運行在高效區，比氣壓罐式供水節電14.7％，比恒速運 行水泵節電58.2％。
5、實現微分控制時，對多路泵進行軟啟動調速運行，必要時切換為工頻運行，具備手動操作功能，當變頻器、控制器故障時，將轉換開關切入“手動” 位置，人工操作面板上各泵的啟停按紐，實現連續供水。
6、數字設定工作水壓，并用數碼顯示實際工作壓力，使實際工作壓力與設定壓力一致。
7、自來水壓超低報警停機，水壓恢復后自動開機運行，管網高水壓報警，LED頻率指示，變頻器異常指示，電機故障工況指示。
8、保護功能：欠壓保護、過載保護、缺相保護、失速保護、電機接地保護。
9、根據用戶需要可靈活改變工作方式：1一臺泵變頻工作，其他泵工頻工作；2夜間小流量泵定時停機；3多臺泵循環變頻工作。
六、設備的組成及工作原理
該設備采用微機控制變頻調速實現恒壓供水，其中的負壓補償系統克服了對管網的不良影響。

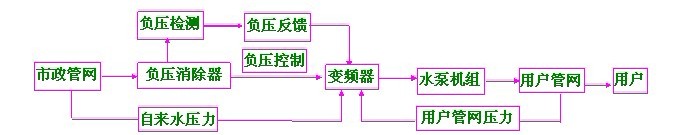

流程圖如下：

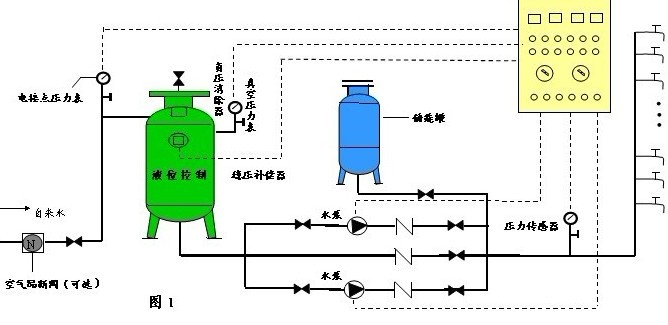

全自動無負壓管網直聯式供水設備系統如圖1所示，系統設定某一壓力值。
如果市政管網壓力高于設定壓力值時，壓力變送器將該信號送到變頻控制柜，使水泵機組處于休眠狀態。自來水則可通過連通管路直接到達用戶 管網實施供水。當市政管網壓力下降或用戶管網用水量增加時，壓力傳感器將用戶管網壓力低于設定值的信號反饋給變頻控制柜中的PID控制器， 并通過其啟動水泵機組，調整變頻器的輸出頻率，調節水泵轉速以保持恒壓供水；如果少數泵啟動尚不能滿足供水要求時，變頻器將控制多臺泵 變頻或工頻運行，以達到恒壓變量供水的要求。
當水泵機組的供水與自來水管網的進水保持平衡時，負壓消除器使穩壓補償器與外界隔離，水泵機組可利用自來水的壓力進行恒壓供水。一旦平 衡破壞，負壓消除器使穩壓補償器與外界相通，并通過穩壓補償器中的檢測裝置，采集穩壓補償器內的真空度及水位信號反饋給微機，通過微機 控制負壓消除器動作，抑制負壓產生，保證設備在維持正常供水的前提下不對城市管網產生任何負面影響。
當市政管網停水時，水泵機組仍可繼續工作，直到穩壓補償器中的水位下降至液位的下限后自動關機，來水后又自動開機。
控制系統停電時，水泵機組停止工作，自來水可通過市政管網與用戶之間的連通管進入用戶管網，為低樓層用戶供水，來電時機組自動開機恢復正常供水。
七、技術參數
1、電源：3相五線制，380V（±10％），50HZ（±5％）；
2、供水范圍：0～10000m3/h；
3、壓力范圍：0～2.5MPa；
4、壓力調節精度：≤0.01MPa；
5、控制功率：≤550KW；
6、穩流補償量：0.5m3～100m3；
八、環境要求
1、環境溫度：-1℃～50℃，相對濕度≤90％，無水珠凝露；
2、海拔高度1000米以下，無易燃，腐蝕性氣體，無油霧，無帶電塵埃；
3、無強烈震動源（最大振動速度≤0.6G）；
4、安裝場所設有排水設施，地面無積水；
5、控制柜外殼及接地端子切實接地，接地電阻≤4Ω。
九、選型說明
DWZG型全自動無負壓管網直聯式供水設備是根據自來水進水量（取決于自來水管徑、壓力等條件），顧客用水高峰實際用水量，建筑物高度等數據來確定的，我公司提供選型參數表遵循以下原則：
1、表中的流量均按m3/h設計，設計型號為常用型號，還可以根據顧客具體情況另行設計；
2、設備的流量不包括備用泵流量，表中的水泵臺數均無備用泵；

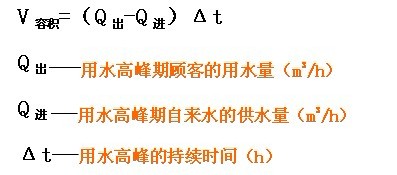

3、表中所推薦的穩壓補償器的規格是根據一般情況估算的，如果進水量不能滿足用水高峰的要求，需要重新計算穩壓補償?shù)娜莘e，公式如下：
十、設備調試注意事項
1、管道對接設備前一定要沖洗，調試前一定要備足水源，檢查液位計是否安裝好。泵千萬不能空載調試，否則會損壞其中部件。
2、先把電控柜內主開關合閘，再將控制電源的單極開關合上后，才能進行設備的手動和自動操作。設備處于運行狀態，嚴禁操作“自動/手動”轉換開關。
3、采用自耦降壓?jiǎn)?dòng)的設備，嚴禁頻繁啟動、制動，否則有可能造成設備損壞。變頻器和控制柜殼均要可靠接地。
4、不要帶電檢修與維護大功率變頻器，在切斷控制柜電源后，至少等5分鐘，待中間電路電容放電完畢再行操作。操作者必須專業人員。要定期清理電控柜中的灰塵，保持電控柜清潔。不定期檢查電控柜中的接線螺絲，確保接線可靠。
5、如果出現故障報警不能自動時，應急用水可采用手動。期間通知廠家派維修人員到現場處理，沒有接受過專業培訓人員請勿自行維修，否則可能出現嚴重后果。
十一、訂貨須知
1、顧客可根據我公司提供的選型樣本自行選擇設備型號，本產品成套供應。
2、如需要我公司代選設備型號，請?zhí)峁┰敿?xì)的工程參數，并將數據填寫在顧客工程參數表中（見附表）傳真至我公司。空氣隔斷器為可選件，請顧客在訂貨時說明。
3、顧客如有特殊要求，請?zhí)顚?xiě)在顧客工程參數表中，本公司將按顧客要求進行設計和供貨。
