固定設定點壓差開關

AISE－PFS 固定設定點壓差開關是專門為大批量OEM客戶開發的，AISE的專業人員首先與客戶進行良好的溝通了解客戶產品的特性并針對該產品專業定制合造的壓差開關，從而使水流量控制合理及準確，用戶在現場不能更改壓差開關的設定值，從而保證了壓差開關的流量設定值不能更改，減少了由于現場水系統安裝或設計不當導致機組發生故障和隱患。AISE考慮到用戶的水質及水管路的材質還專門開發了雙設定點壓差開關，用于換熱器的水流量過少、過大及換熱器結垢臟污造成水流量過小的控制及指示，是換熱器水流量控制最有效、最完善的方法，同時備有多種選項來滿足客戶的要求。

AISE公司充分考慮到用戶應用的實際情況，知道用戶關心的是流量控制，固定設定點壓差開產均可以根據客戶的要求將壓差開關的壓差設定值轉換成針對某一特定換熱器的流量保護值，我們即可根據這一要求定制符合客戶流量指標的壓差開關，客戶在檢驗時只需按流量來檢測即可。

四、換熱器水流量精確控制

AISE 壓差開關用作換熱器水流量控制是HVAC水系統中最重要的應用，它是替代靶式流量開關的最優的選擇。它具有精確的復位流量和斷開流量，復位流量是檢驗用戶水系統首次開機是否滿足要求的最低流量，斷開流量是保護用戶正在運行時由于錯誤采用二通電動閥或水過濾堵塞造成的流量減小，下面我們以板式換熱器和套管式換熱器為例介紹壓差開關用作水流量控制的特性。

五、板式和套管式換熱器水流量控制

板式換熱器以體積小、傳熱效率高目前已廣泛應用在中小型冷水機組中作為蒸發器或冷凝器。但板式換熱器的特定結構注定要加強對其的防凍保護。板式換熱器凍壞的一個最主要的原因是流經板式換熱器的水流量小于額定流量。板式換熱器冷煤側溫度低于冰點，造成板式換熱器水側結冰。大量的試驗表明當板式換熱器在制冷時通過的水流量小于額定流量的50%就有結冰的危險，因此精確控制板式換熱器的水流量不小于額定流量的50%已經成為防凍保護的一項重要措施。根據板換的壓降和流量曲線，查找50%額定流量下板式換熱器的壓降，此壓降即為板式換熱器流量保護的下限壓差值，根據此值選擇適當的壓差開關并安裝在整機上進行流量測試驗正其流量保護值。我們建議批量生產的客戶選擇固定設定點的壓差式流量開關，標定其壓差或流量值可由AISE公司在專門的測試設備上完成，這樣可以保證您的設定值正確且又避免不正確的改動設定值對設備產生的影響。

對于板式換熱器用作冷凝器時，其通過適當的水流量可以確保冷凝壓力控制在要求的范圍內，有利于機組運行的穩定。

六、安裝說明

1、壓差式流量開關具有兩根電線，為常開端輸出。若有特殊要求請在訂貨時說明。

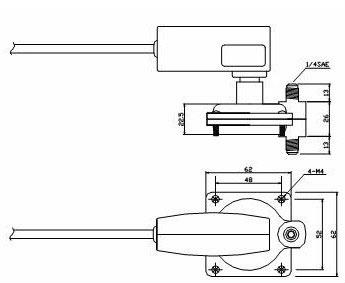

2、壓差式流量開關的“+”端接系統的高壓端（換熱器的進水端）的1/4SAE接口，壓差開關的“-”端接系統的低壓端（換熱器的出水端）。合適的壓差開關測壓位置非常重要，有利于保證壓差測量值的準確性，應盡量靠近換熱器的進出水口處作為測壓口。

3、取壓連接管與1/4〞SAE接口緊密連接，用15mm厚橡塑保溫板和保溫管對銅質殼體及連接銅管進行保溫處理，也可以用電加熱線將連接管逐圈和銅質殼體均勻纏繞，并將電加熱線與板式換熱器的防凍連鎖，將纏繞有電加熱線的連接管用保溫膠帶緊密包裹，這兩種方法均可以防止連接管凍裂。

4、調試前請確認冷水機組水系統內已注滿水并且已排除空氣，為了防止水泵空蝕水泵在開機前必須排除空氣。當水泵開機而壓差開關不能復位時，請檢查冷水機組外的水系統阻力是否太大，造成實際流量小于額定流量的80%，如果系統內存有空氣或水系統設計不當造成的水泵空蝕都可能造成機組不能啟動，這是正常現象，因未達到機組正常工作的流量。
