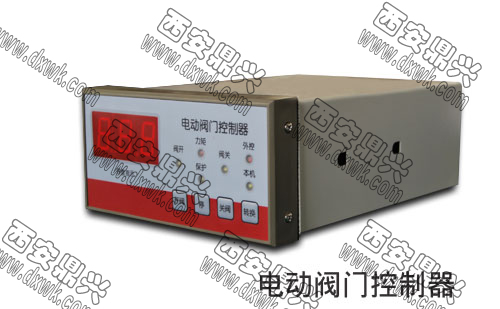

　　電動閥門控制器應該如何接線?

　　閥門控制器是與閥門電動裝置配套使用的產品，用以控制電動閥門的開啟和關閉，可以實現在控制室內遠距離對電動閥門的控制。閥門控制器與電動閥門配套后廣泛地應用于使用管道閥門的給排水、供熱、電站、代工、食品、紡織、造紙、船舶、鋼鐵和煤炭等工業部門。

　　電動閥門控制器的接線方法：

　　.根據所選購的型號規格按圖將其安裝固定，后面板上的接地端子必須可靠接地。

　　.控制器和電動裝置的電路圖號是相同的，用電纜按相同的端子號把控制器和電動裝置連接起來，如果用戶不需要現場控制，12、13、14端子可不接。電動閥門控制器用于自控系統中時，12、13、14端子用于“自動開”、“自動關”對應信號的輸入端子。

　　.按下電源鍵，電源指示燈亮，現場遠控開關指向遠控，遠控指示燈亮。

　　.用手輪將閥門開啟至50%開度處，按下開閥或關閥鍵，檢查閥門的旋向與所按的按鍵是否一致，如不一致立即按停止鍵，切斷三相電源，調換三相電源中的任意兩相。

　　.按下開閥鍵，當閥門全開到位時，前面板上的開閥指示燈亮;按下關閥鍵，當閥門全關到位時，前面板上的關閥指示燈亮;當閥門在開或關的過程中需要停止時，按停止鍵，閥門停止。把4號和7號端子短接，前面板上的事故燈亮。

　　.當閥門處在全開位置時， 調前面板上的調整電位器，使開度表顯示100%處。

　　.現場遠控開關指向現場，現場指示燈亮，短路12號和13號端子，閥門和開向運行，為點動狀態;短路12號和14號端子，閥門向關向運行，為點動狀態。

　　.后面板上的保險管：220VAC、1A。
